Quand je parle de fondation mur de soutènement, je parle surtout de la semelle, du sol porteur et du drainage. C’est ce trio qui fait la différence entre un ouvrage stable et un mur qui fissure, se déverse ou laisse passer l’eau. Dans les lignes qui suivent, je vais au concret: rôle de la base, choix des dimensions, gestion de l’eau, méthode de mise en œuvre et erreurs que je vois le plus souvent en maçonnerie.
Les points qui font tenir un mur de soutènement sont d’abord dans le sol, puis dans l’eau
- La semelle répartit les efforts du mur et limite les tassements, le glissement et le renversement.
- La largeur de base dépend d’abord de la hauteur retenue et de la qualité du terrain, pas d’une recette universelle.
- Le drainage est indispensable si l’ouvrage ne retient pas volontairement l’eau.
- Un remblai humide ou peu perméable peut imposer un tapis filtrant et un dispositif d’évacuation bien pensé.
- En France, les calculs s’appuient sur l’Eurocode 7 et sur les normes nationales de fondations superficielles.
Ce que la semelle doit reprendre exactement
Je distingue toujours la base du voile, c’est-à-dire la partie verticale qui retient les terres. Le mur ne “porte” pas seulement son propre poids: il reçoit une poussée latérale, parfois des surcharges en tête, et il doit transmettre tout cela au sol sans se déplacer. La semelle sert donc à la fois d’appui, de répartiteur de charge et de verrou contre le basculement.
En pratique, une base correcte doit gérer trois familles de problèmes. D’abord la stabilité externe avec le glissement, le renversement et le poinçonnement du sol. Ensuite la stabilité interne, c’est-à-dire la résistance de la maçonnerie ou du béton armé lui-même. Enfin la liaison entre le voile et la semelle, car un mur peut être bien calculé sur le papier et mal se comporter si cette jonction est trop faible ou mal exécutée.
Dans une rénovation, je regarde aussi si le pied du mur a déjà travaillé: fissures en escalier, dévers, joints ouverts, désaffleurements ou humidité persistante. Ce sont des indices simples, mais ils orientent déjà très bien le diagnostic. Une fois ce rôle posé, la vraie question devient celle de la largeur et de l’enfouissement de la semelle.
Comment dimensionner la base selon la hauteur et le sol
Il n’existe pas une largeur magique valable partout. En France, les méthodes de calcul des fondations superficielles s’appuient sur l’Eurocode 7 et la NF P94-261; autrement dit, on part d’une reconnaissance du terrain, puis on vérifie la portance, les tassements et la stabilité globale. Selon le Cerema, les murs en béton armé sur semelle sont en général fondés sur des sols de qualité moyenne à bonne, avec des tassements attendus de quelques centimètres au plus.
Pour donner un ordre de grandeur utile, je raisonne souvent avec la hauteur retenue du mur, notée H. Les chiffres ci-dessous restent indicatifs, mais ils donnent une bonne lecture du rapport entre la hauteur et la base totale de l’ouvrage.
| Situation | Largeur totale de semelle indicative | Lecture pratique |
|---|---|---|
| Bon sol, mur relativement bas | 0,35 à 0,40 × H | Base plus compacte, si le terrain est homogène et peu compressible. |
| Sol de qualité moyenne | 0,45 à 0,60 × H | Base plus large pour mieux répartir les efforts et limiter les tassements. |
| Terrain remanié, remblai douteux ou site complexe | Étude géotechnique nécessaire | Je n’applique plus de règle simple: il faut vérifier la structure du sol et les eaux. |

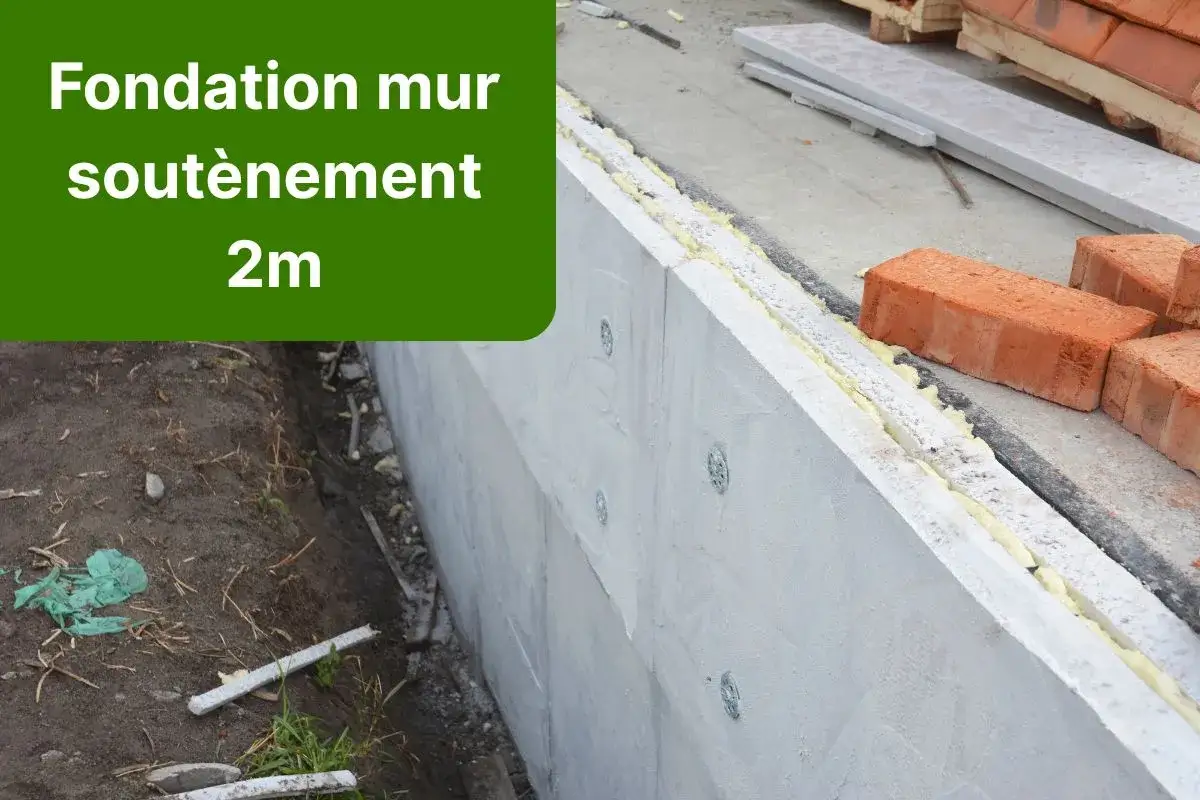

Sur un mur de 2 m, cela donne par exemple une base qui peut aller d’environ 70 à 80 cm sur bon sol, et plutôt de 90 cm à 1,20 m sur un sol moyen. Le détail de la géométrie compte aussi: le patin correspond à la partie avant de la semelle, le talon à la partie arrière sous le remblai, et leur équilibre joue directement sur la stabilité.
Le Cerema donne d’ailleurs des repères courants qui vont dans ce sens, avec des largeurs de semelle de l’ordre de 0,35 à 0,40 H sur bon sol et de 0,45 à 0,60 H sur sol moyen. C’est exactement le genre de fourchette qui confirme une chose simple: un mur de soutènement se dimensionne avec le terrain, pas contre lui. À partir de là, l’eau devient le deuxième sujet décisif.
Le drainage qui protège la fondation
Je le dis franchement: beaucoup de murs ne se dégradent pas d’abord par manque de béton, mais par excès d’eau derrière le remblai. L’eau augmente la poussée horizontale, déstabilise la base et accélère les désordres de maçonnerie. C’est pour cette raison que le drainage n’est pas un accessoire, mais une partie structurelle du projet.
Le principe est toujours le même: capter l’eau, la filtrer et l’évacuer sans laisser les fines colmater le système. Le plus souvent, je prévois:
- un drain en pied au niveau de la semelle ou juste en arrière, pour recueillir les eaux infiltrées;
- un remblai drainant derrière le voile, avec un matériau propre et peu chargé en fines;
- un géotextile ou une couche filtrante pour éviter que la terre n’encrasse le drain;
- des barbacanes si le système les prévoit, avec un entretien possible;
- une gestion des eaux en amont, par pente, caniveau ou reprise des écoulements de surface.
Le Cerema signale qu’en remblai peu perméable, il faut parfois prévoir un tapis filtrant épais, d’au moins 30 cm, pour évacuer l’eau correctement. Il indique aussi des barbacanes de 10 à 15 cm de diamètre intérieur, espacées d’environ 1,5 à 2 m, quand ce dispositif est retenu. C’est un bon rappel: si l’eau n’a pas de chemin clair, elle en invente un, et rarement au bénéfice du mur.
Quand le drainage est traité sérieusement, on peut enfin s’attaquer à la mise en œuvre, parce que c’est là que beaucoup d’ouvrages se gagnent ou se perdent.
Les étapes de chantier qui évitent les désordres
Sur un chantier neuf, je procède toujours avec la même logique: préparer le fond, construire une base propre, puis ne remblayer qu’après avoir sécurisé l’ensemble. Ce n’est pas spectaculaire, mais c’est ce qui évite les reprises.
Sur un mur neuf
- Je décaisse jusqu’au terrain compétent, puis je m’assure que la semelle descend sous la profondeur hors gel locale.
- Je contrôle l’horizontalité du fond de fouille et la qualité du sol d’assise: pas de terre meuble, pas de zone détrempée, pas de remblai hétérogène laissé en place.
- Je coule la semelle avec un béton adapté et, si le système est en béton armé, je vérifie le ferraillage et l’enrobage.
- Je laisse le béton prendre correctement avant de charger le mur avec le remblai arrière.
- Je remblaie par couches successives compactées, sans pousser brutalement la terre contre le voile.
Lire aussi : Brique de verre en façade - Réussir votre pose extérieure
Sur un mur existant à reprendre
Quand je travaille sur un mur ancien, je commence par regarder si le problème vient de la maçonnerie elle-même ou de la base. Une fissure verticale n’a pas la même signification qu’un bombement du parement ou qu’une ouverture des joints en pied. Si la semelle est trop étroite, affaissée ou mal ancrée, un simple rejointoiement ne sert à rien.
- Si le mur penche, je cherche d’abord une perte de stabilité en pied ou un affouillement.
- Si l’eau ressort au droit du parement, je vérifie le drainage avant de toucher aux finitions.
- Si la base est insuffisante, on parle souvent d’élargissement de semelle, de reprise en sous-œuvre, voire de micropieux ou de jet-grouting dans les cas complexes.
Dans ces reprises, je reste prudent: la bonne solution n’est pas toujours la plus visible, et une intervention trop légère peut déplacer le problème au lieu de le régler. C’est justement pour cela qu’il faut comparer les systèmes de maçonnerie avant de choisir.
Quelle solution de maçonnerie choisir selon le terrain et l’esthétique
Le meilleur mur n’est pas forcément celui qui coûte le moins au départ. Je regarde toujours la hauteur à retenir, la place disponible, la nature du sol, la présence d’eau et l’effet visuel recherché. Un mur de soutènement réussi est un compromis entre technique, encombrement et entretien.
| Solution | Quand je la retiens | Ce que la base doit assurer | Limites |
|---|---|---|---|
| Mur poids en pierre ou béton massif | Petites hauteurs, terrain stable, recherche d’un aspect robuste | Une assise large et régulière, avec beaucoup de poids propre | Très gourmand en place et vite pénalisant sur sol moyen |
| Mur en béton armé sur semelle | Cas courant en maison individuelle ou petit ouvrage | Une semelle calculée, un ferraillage précis et un drainage sérieux | Supporte mal l’approximation de chantier |
| Blocs à bancher armés | Chantier accessible, budget contenu, maçonnerie maîtrisable | Une base très plane et bien dimensionnée | La qualité finale dépend fortement de l’exécution |
| Gabions | Besoin d’un bon drainage et d’une solution plus tolérante aux petits mouvements | Un support stable, nivelé et bien drainé | Prend beaucoup de largeur et n’est pas toujours adapté aux espaces serrés |
Le mur en blocs à bancher armés est souvent le compromis le plus courant en maison individuelle, mais il supporte mal l’approximation au niveau de la semelle et du drainage. À l’inverse, un mur poids accepte mieux la logique de la masse, mais il charge davantage le sol et occupe plus de terrain. Cette comparaison évite des choix séduisants sur le papier mais mauvais en pratique.
Reste alors la vérification finale, celle que je fais avant de lancer les travaux pour éviter les mauvaises surprises au pied du mur.
Avant de couler la semelle, ce que je vérifie systématiquement
- La hauteur réelle de terre à retenir, pas seulement la hauteur visible du parement.
- La nature du sol: terrain naturel, remblai, sol hétérogène, zone humide ou nappe proche.
- Le cheminement de l’eau en amont et en aval, surtout si le terrain est en pente.
- La place disponible pour la semelle, le drainage et le remblai arrière.
- Les signes de faiblesse d’un mur existant: fissures, dévers, suintements, barbacanes bouchées ou absentes.
- La nécessité d’un avis géotechnique ou d’un bureau d’études dès que le site devient complexe.
En France, dès que l’ouvrage sort du cas simple, je préfère une reconnaissance géotechnique et un calcul de stabilité à une solution “au feeling”. C’est la meilleure façon de limiter les tassements différentiels, les fissures d’angle, le basculement progressif et les infiltrations chroniques derrière le mur.
Si je devais ne garder qu’une seule règle, ce serait celle-ci: un mur de soutènement se gagne au pied, se perd souvent par l’eau, et se répare rarement sans reprendre la logique de sa base.
